Современные технологии возведения пустотелых стен и перегородок из гипсокартона (гкл), потребовали применения новых решений и материалов в области электромонтажа. К их числу относились и подрозетники, ведь используемая ранее технология, при которой монтажная коробка «вмазывалась» на раствор, в подготовленном для него отверстии, в условиях полых стен из гипсокартона не работала. Тогда и был разработан современный подрозетник для гипсокартона.

Подрозетник (установочная коробка) для гипсокартона – это неотъемлемый элемент при монтаже встраиваемого электрооборудования в полые(пустотелые) стены, надежно фиксирующий электроустановочные устройства и защищающий их.

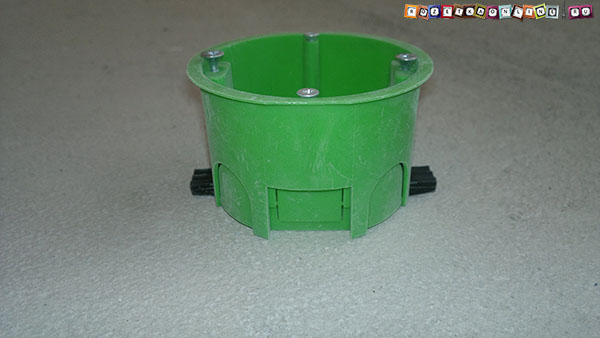

Подрозетник для гипсокартона



Подрозетник для гипсокартона, по сути, является корпусом всех встраиваемых устройств, он крепится в полых стенах или перегородках, а затем в нем подключается к электропроводке, а затем фиксируется любое необходимое встраиваемое электруостановочное оборудование – розетки, выключатели, регуляторы и т.д.

Подрозетник защищает соединение от воздействия негативных факторов, надежно держит розетки и выключатели в посадочном месте и является гарантом их безопасной и комфортной эксплуатации на протяжении долгого времени. Какие бывают подрозетники, их свойства и функции обязательно читайте в нашей статье "Подрозетник (Монтажная коробка)"


Размеры подрозетников для гипсокартона

На изображении ниже, представлены все основные размеры стандартных подрозетников для гипсокартона:

Размеры подрозетника по гипсокартону

Здесь мы сразу отметили наиболее важные для монтажа и установки подрозетника размеры, среди которых:



Установочный диаметр подрозетника – 68мм.
Диаметр (размер) отверстия в стене из гипсокартона, необходимого для установки подрозетника.

Диаметр отверстия под подрозетник для гипсокартона





Коронка(фреза) для подрозетиков в гипсокартоне, с помощью которой делаются установочные отверстия, так же имеет диаметр 68мм.

Корона для подрозетников в гипсокартон


Расстояние между подрозетниками – 71мм.
Расстояние между центрами отверстий при установке подрозетников для гипсокартона на несколько розеток или выключателей, объединённых одной многопостовой рамкой.

Расстояние между подрозетниками - 71мм




Внешний диаметр – 72мм.
Максимальный диаметр внешней, видимой части подрозетника.

Внешний диаметр подрозетника



Внутренний диаметр – 65мм.
Размер внутреннего диаметра подрозетника, показывающий максимально возможные габариты устанавливаемого в него электроустановочного оборудования.

Внутренний диаметр подрозетника




Установочная глубина – 45мм.
Минимальная глубина ниши, необходимая для установки подрозетника для гипсокартона в полой стене.

Установочная глубина подрозетника для гипсокартона




Внутренняя глубина – 40мм.
Величина, показывающая максимальный размер доступного для установки розеток и выключателей места внутри подрозетника.

Внутренняя глубина подрозетника




Крепление подрозетника для гипсокартона

Крепление подрозетника для гипсокартона осуществляется за счет так называемых распоров («ушек» или «лапок») установленных на винтах. Они могут быть железные или пластиковые, быть различных форм и типов, в зависимости от производителя, но принцип действия всегда одинаковый.

Крепление подрозетника для гипсокартона

При закручивании этих болтов, распоры двигаются по направляющим и прижимаются к внутренней стороне стены, тем самым надежно фиксируя подрозетник. Достаточно подробно весь процесс описан в статье «Установка подрозетников в гипсокартон».

Крепление подрозетника для гипсокартона в стене


Соединение подрозетников для гипсокартона

Для объединения подрозетников для гипсокартона в блоки, чаще всего применяются специальные соединители, продающиеся отдельно. Обязательно обратите внимание на это перед покупкой подрозетников для электромонтажа.

Соединители для подрозетников

В зависимости от производителя и конструкции подрозетника, выглядеть соединители могут по-разному. Использовать их крайне желательно, соединители фиксируют подрозетники относительно друг друга, гарантируя тем самым точность и простоту последующего подключения и установки розеток, выключателей или любого другого электроустановочного оборудования в них.

Давайте рассмотрим, как соединить два подрозетника для гипсокартона в единый блок, на примере подрозетников фирмы
HEGEL.

1. Первым делом необходимо убрать заглушки в местах установки соединителей.

Заглушки в подрозетниках

Раз мы соединяем два подрозетника для гипсокартона, убираем по одной заглушки в каждом из них.

Убираем заглушку в подрозетнике для гипсокартона



2. Устанавливаем соединитель в подготовленное посадочное место.

Вставляем соединитель в подрозетник



При этом обратите внимание на профиль соединителя, он выполнен ступенькой, точно такой же профиль имеет установочное место в монтажной коробке (подрозетнике), что не даст вам выполнить соединение неверно.



Вставляем соединитель




3. Свободную сторону соединителя, точно так же, помещаем в посадочное место второго подрозетника. На этом соединение закончено и блок готов к установке.

Объединение подрозетников в блоки





Таким же образом можно соединить неограниченное число подрозетников, но на практике, обычно, используется не более четырех-пяти подрозетников для гипсокартона в одном блоке, так как основные производители электроустановочного оборудования, не делают рамок более чем на четыре или пять постов.

Хорошо зарекомендовали себя в работе подрозетники для гипсокартона следующих производителей:



Hegel

Подрозетник для гипсокартона Hegel



Legrand

Подрозетник для гипсокартона Legrand


Gusi

Подрозетник для гипсокартона Gusi

Schneider electric

Подрозетник для гипсокартона Schneider electric
