Двухклавишный выключатель света, позволяет управлять двумя группами ламп в одном светильнике или двумя разными светильниками, независимо друг от друга, включать и выключать их. За управление светом каждой из групп, отвечает своя клавиша.
Так, например, у вас может быть люстра с пятью лампами, две из которых будет включать одна клавиша выключателя, а остальные три, вторая клавиша. Тем самым вы сможете регулировать уровень освещенности комнаты. Либо у вас в комнате может быть два разных, независимых светильника, в таком случае, каждая клавиша управляет своим светильником.
В прошлой статье мы рассматривали проводку и схему работу одноклавишного выключателя, она схожа с текущей, но есть, конечно и отличия - доступно по ССЫЛКЕ.

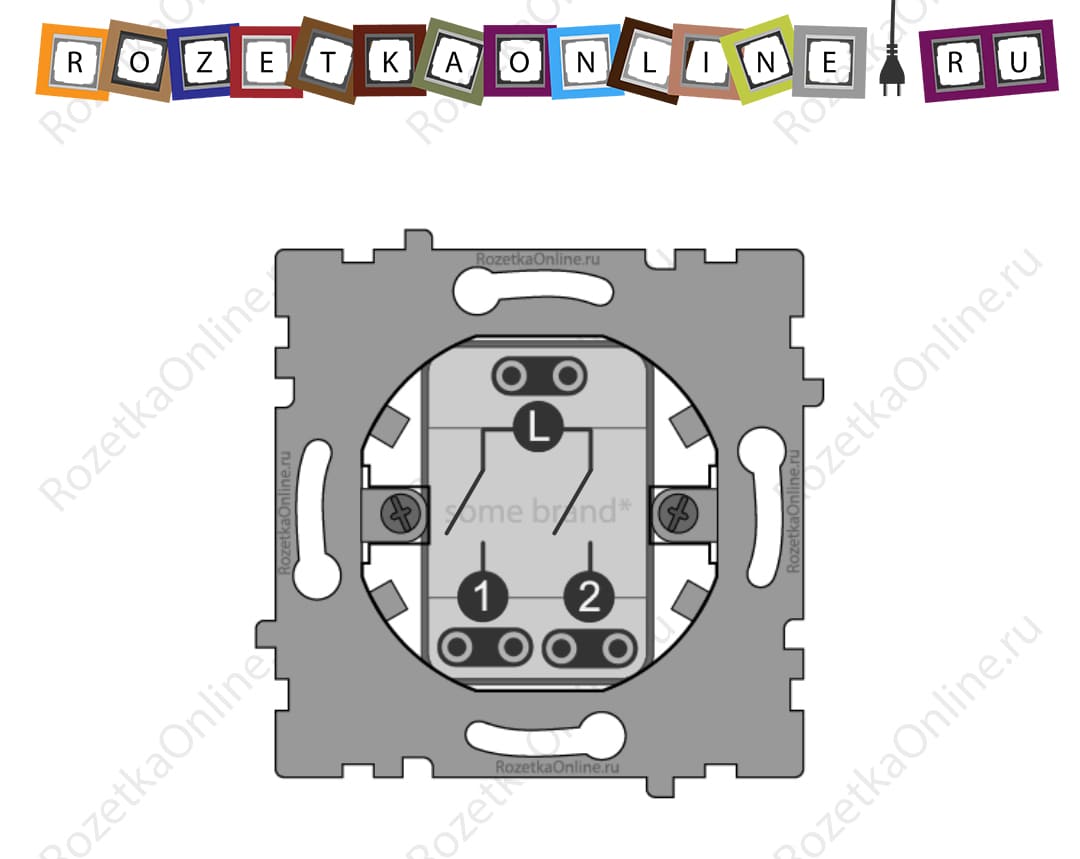

К клемме L, подводится фазный проводник питающего кабеля из распределительной коробки.

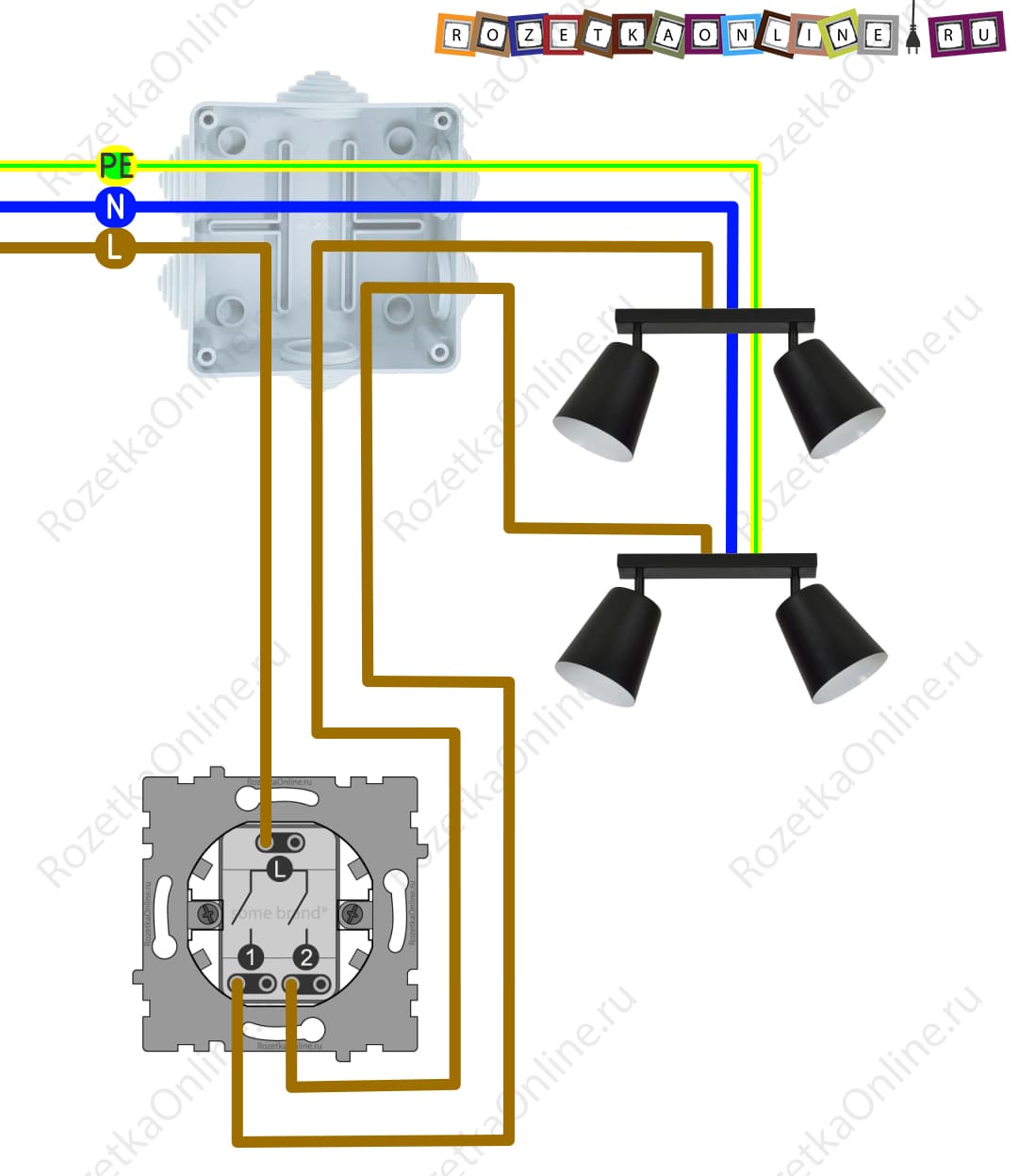

Схема подключения двухклавишного выключателя к двум независимым светильникам
От клемм 1 и 2, которые соответствуют клавишам выключателя, прокладывается по отдельному проводу к каждому из светильников, по ним, фаза, которая подведена к клемме L, поступает до светильников, включая их.

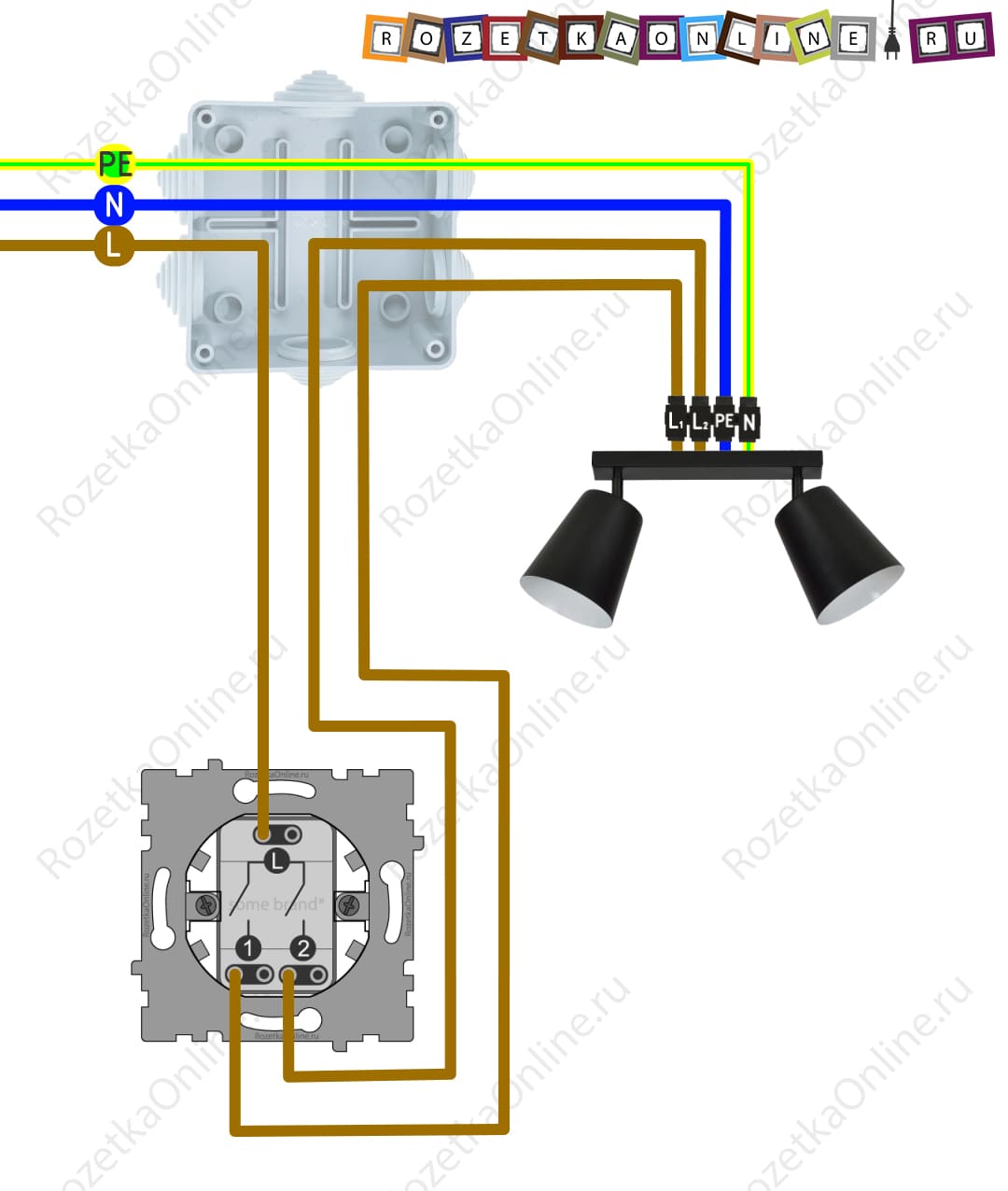

Схема подключения двухклавишного выключателя к люстре с двумя группами ламп
Если двухклавишный выключатель управляет одной люстрой, лампы которой разделены на две группы, оба провода от клемм 1 и 2 подводятся к люстре и подключаются к её клеммам L1 и L2. Обычно, лампы в таких светильниках разбиты на группы еще на заводе и производитель устанавливает клеммную колодку, где линии питания каждой группы, независимы.
Ноль и заземление прокладывается к светильникам напрямую, минуя выключатель. Они не разрываются выключателем, идут сразу с распредкоробки.
Таким образом, двухклавишный выключатель, распределяет общую фазу на два потребителя, позволяет разрывать или соединять каждую из этих электрических цепей, включать и выключать свет, независимо друг от друга.
В следующей статье мы рассмотрим как сделать проводку двухклавишного выключателя, с использованием распределительной коробки и схему подключения проводов в ней.
