Здравствуйте, дорогие друзья! Сегодня, хочу вам показать один из последних, собранных мной электрощитов, его особенностью является установленный источник бесперебойного питания SKAT-24-2.0 DIN.
В этой статье об этом ИБП я и расскажу, покажу нюансы сборки, рассмотрим схему подключения, ну и конечно поделюсь своими впечатлениями.
Назначение SKAT-24-2.0
Источник вторичного электропитания (резервированный) SKAT-24-2.0 DIN или проще его можно назвать «источник бесперебойного питания» или "ИБП" предназначен для бесперебойного электропитания радиоэлектронной аппаратуры номинальным напряжением 24В DC (постоянный ток).
DIN – в его маркировке, означает, что ИБП устанавливается на стандартную DIN–рейку электрического щита, как любой автомат, УЗО или счетчик электроэнергии.
Область применения SKAT-24-2.0
Источник бесперебойного питания SKAT-24-2.0 DIN применяется для обеспечения бесперебойного питания систем:
- охранно-пожарной сигнализации
- устройств автоматики
- домофонов и электрических кодовых замков
- телекоммуникационного оборудования
В общем, SKAT-24-2.0 DIN применяется там, где
требуется бесперебойная работа электрических приборов, даже при пропадании напряжения сети.
В моем случае я собирал электрощит с источником бесперебойного питания SKAT-24-2.0 DIN для «вторичного прибора» измерения уровня жидкости в емкости.
Внешний вид SKAT-24-2.0
Технические характеристики SKAT-24-2.0
|
1 |
Напряжение питающей сети, 50 Гц, В |
187…242 |
|
|
2 |
При наличии сети |
Выходное напряжение, В |
21…27,4 |
|
Номинальный ток нагрузки при наличии АКБ, А, не более |
1,5 |
||
|
Максимальный ток нагрузки при наличии АКБ, кратковременно (не более 5 сек.), А |
2 |
||
|
Максимальный ток нагрузки при отсутствии АКБ, А, не более |
2 |
||
|
Ток заряда АКБ, А (за вычетом тока нагрузки) |
2 |
||
|
3 |
Максимальный ток нагрузки в резервном режиме, А |
2 |
|
|
4 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
||
|
5 |
Потребляемая мощность, Вт, не более |
55 |
|
|
6 |
Количество АКБ * |
2 |
|
|
7 |
Емкость АКБ, Ач, не менее |
7 |
|
|
8 |
Пульсации выходного напряжения, мВ (макс.) |
100 |
|
|
9 |
Габаритные размеры, мм |
139х89х65 |
|
|
10 |
Масса нетто, кг |
0,24 |
|
Схема подключения SKAT-24-2.0

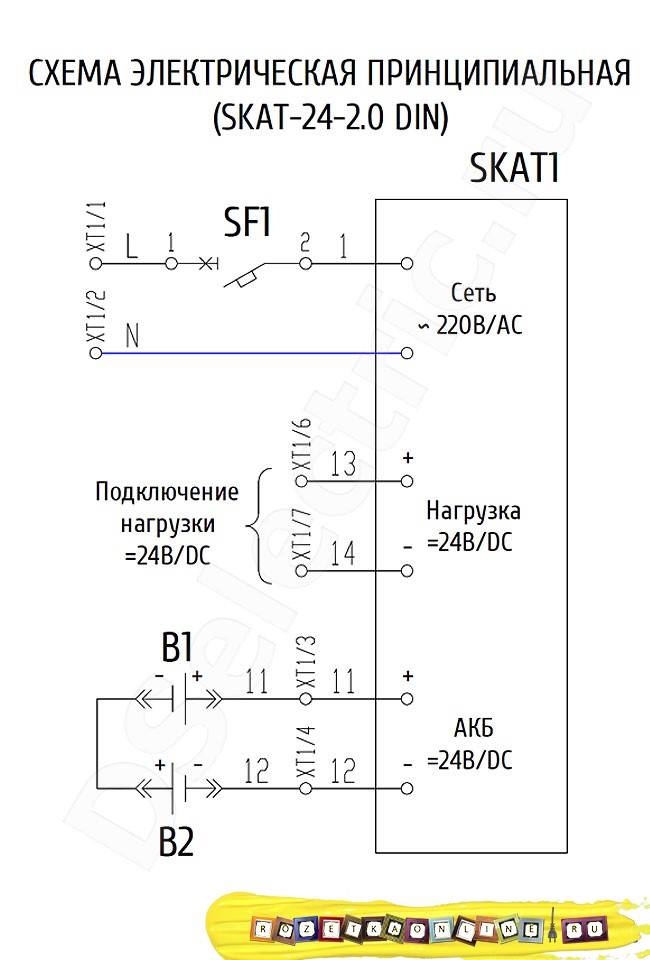

Электрическая схема и подключение SKAT-24-2.0 DIN не представляет никакой сложности:
Слева направо:

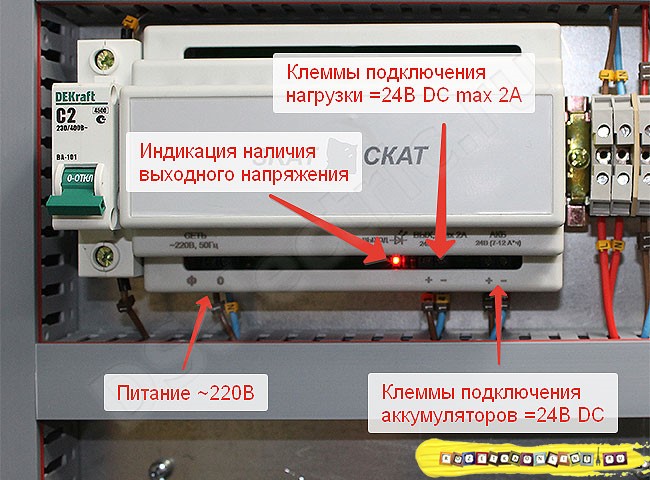

- Сеть – 2 клеммы для подключения питания сети ~220В, переменный ток, L-фаза, N – Ноль;
- Нагрузка – 2 клеммы для подключения того прибора, который должен быть постоянно запитан, =24В, постоянный ток, «+» и «-»;
- АКБ – 2 клеммы для подключения выносного аккумулятор, который и поддерживает питание, если пропадает напряжение в сети, =24В, постоянный ток, «+» и «-»;
Аккумуляторы

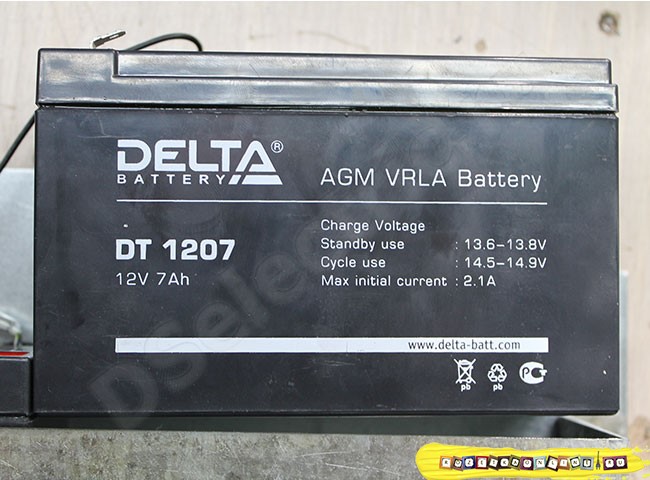

Т.к. для бесперебойной работы «вторичного прибора» по контролю за уровнем жидкости в резервуаре мне требовалось постоянное и бесперебойное питание на 24В DC, я применил два аккумулятора марки DELTA серии DT 1207.

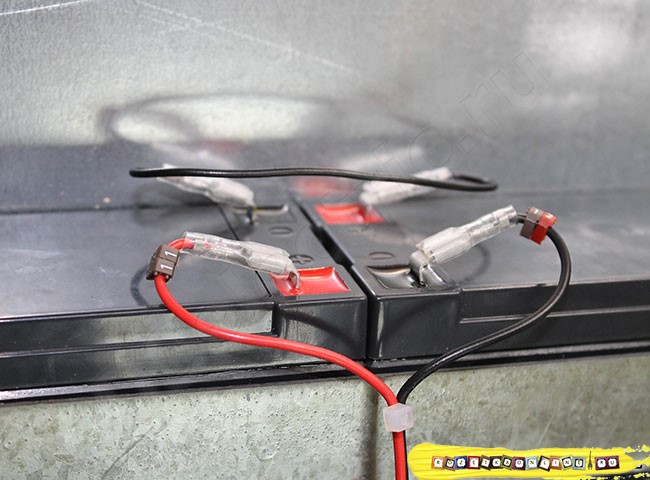

И чтобы получить на выходе 24В DC, я подключил 12-ти вольтовые аккумуляторы, «последовательно» и вывел провода от аккумуляторов на клеммы:

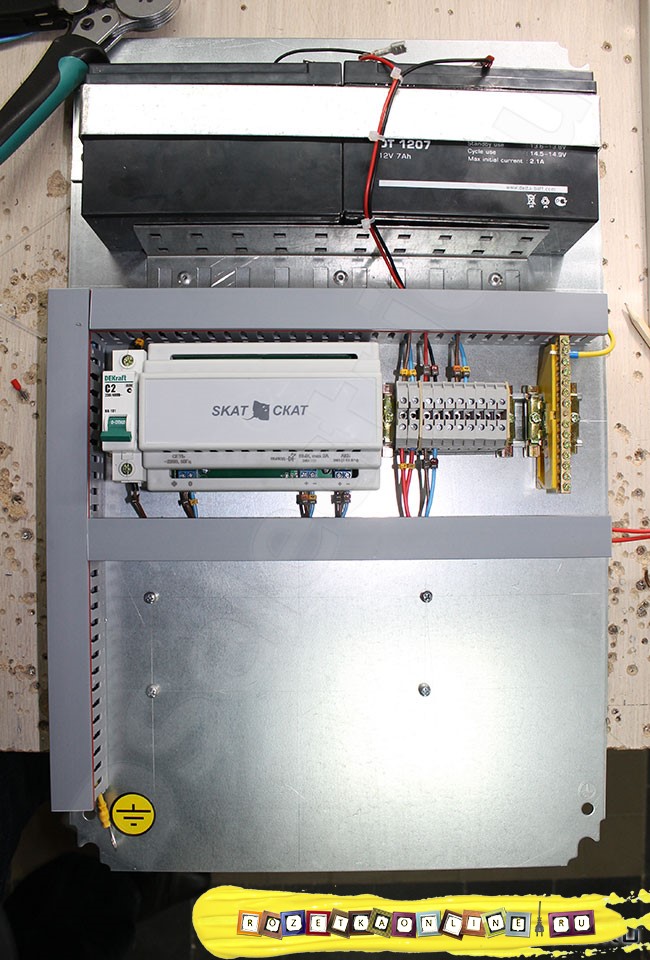

Вот такая сборка у меня получилась в итоге:
Принцип работы SKAT-24-2.0
Источник бесперебойного питания SKAT-24-2.0 DIN довольно простой прибор и работает он в автоматическом режиме, без каких-либо регулировок. Регулировок там просто нет!

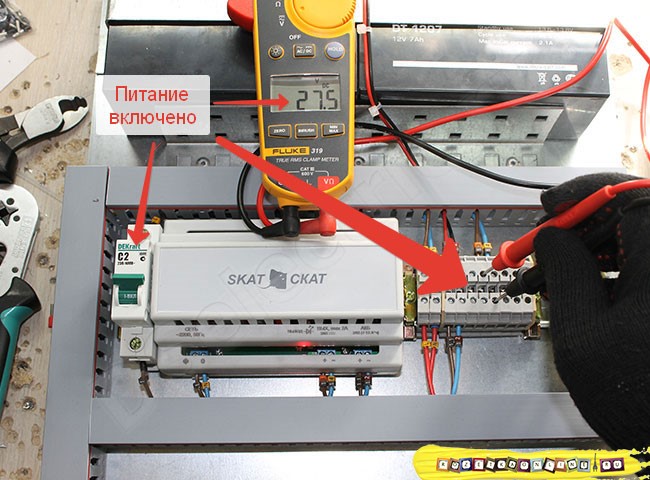

Работая в нормальном режиме, т.е. когда присутствует напряжение ~220В на вводе SKAT-24-2.0 DIN обеспечивает заряд аккумуляторной батареи и не дает им разрядится.

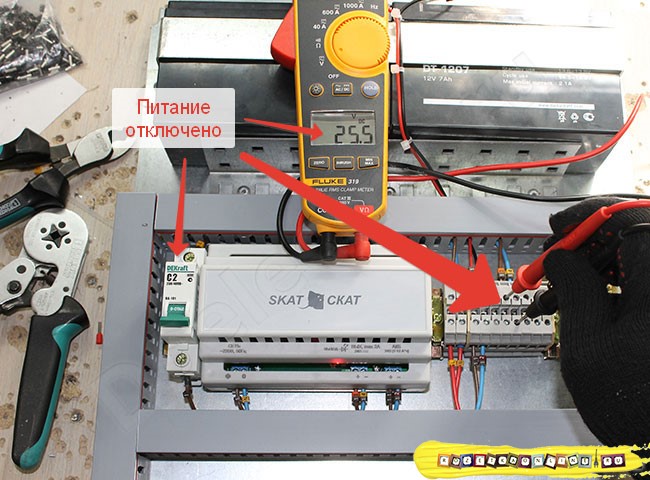

При исчезновении основного питания от сети ~220В происходит автоматическое переключение и переход на резервное питание от аккумуляторной батареи.

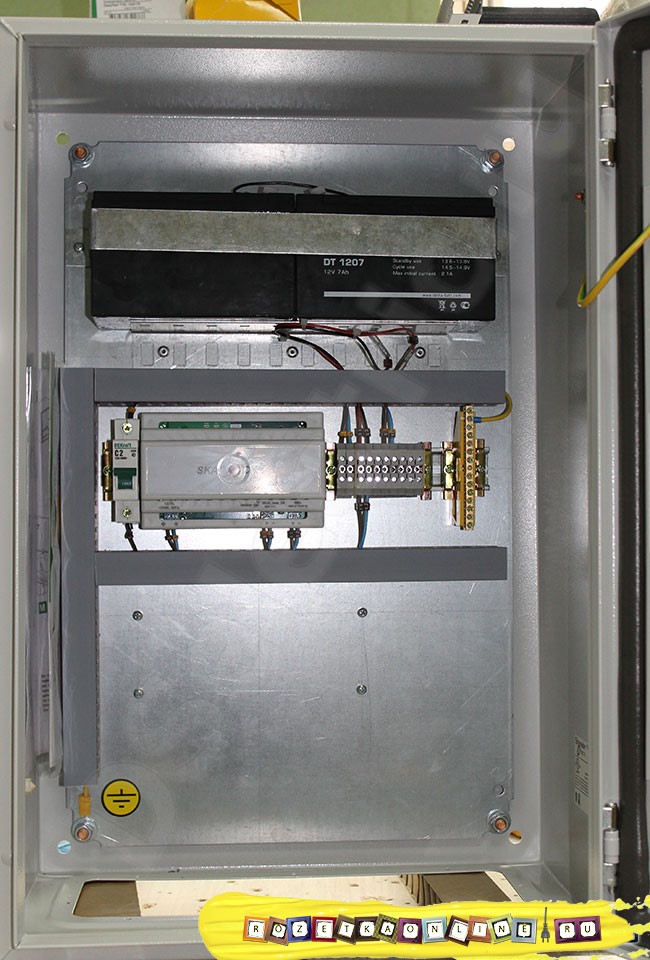

Так довольно просто и работает «Источник бесперебойного питания SKAT-24-2.0 DIN», а вот в так выглядит вся конструкция в сборе:
Мои впечатления от ИБП SKAT-24-2.0 DIN
Впечатления от самого прибора остались у меня смешанные. В чем собственно дело?

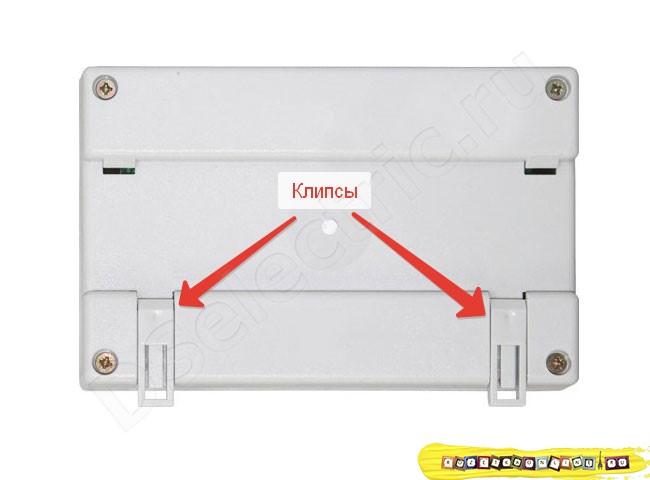

Первая проблема появилась сразу же после установки SKAT-24-2.0 DIN и причиной стали «Клипсы» которые фиксируют прибор на DIN–рейке:

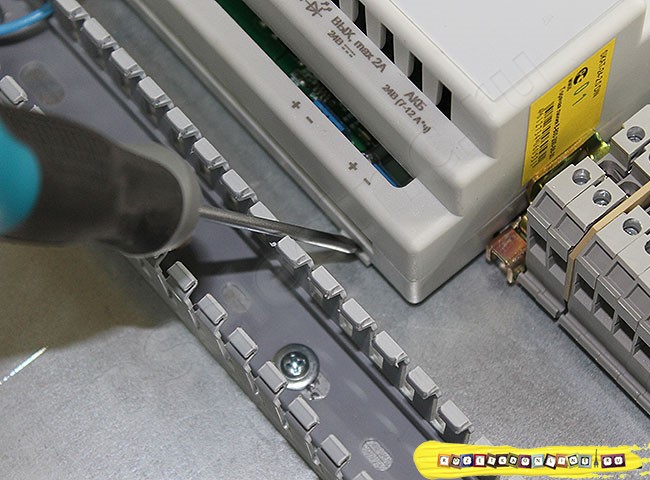

Дело в том, что после того, как вы защелкните эти «клипсы», вы не сможете снять прибор, т.к. петли, которые предназначены чтобы поддеть клипсу, становятся не доступны.
В общем как я не пытался снять этот прибор с DIN-рейки, у меня ничего не получилось, к моему стыду.

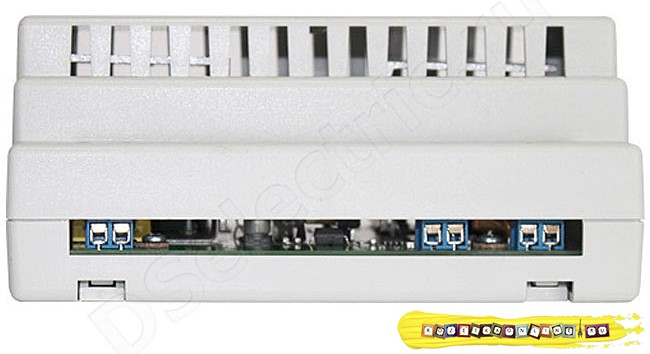

Вторая проблема этого прибора заключается в очень маленьких клеммах, которые впаяны в плату. Я столько времени потратил на подключение этих шести клемм, что у меня просто нет слов, чтобы описать весь этот процесс! Для такого, относительно большого корпуса, могли бы сделать более удобные клеммы, большего размера, с нормальными зажимными винтами.
Итого
В заключении обзора, хочется сказать: что «Источник бесперебойного питания SKAT-24-2.0 DIN» максимально прост, функционал свой выполняет хорошо, его слабыми сторонами являются некоторые конструктивные особенности, которые, после монтажа, никак себя не проявят, можно брать.
